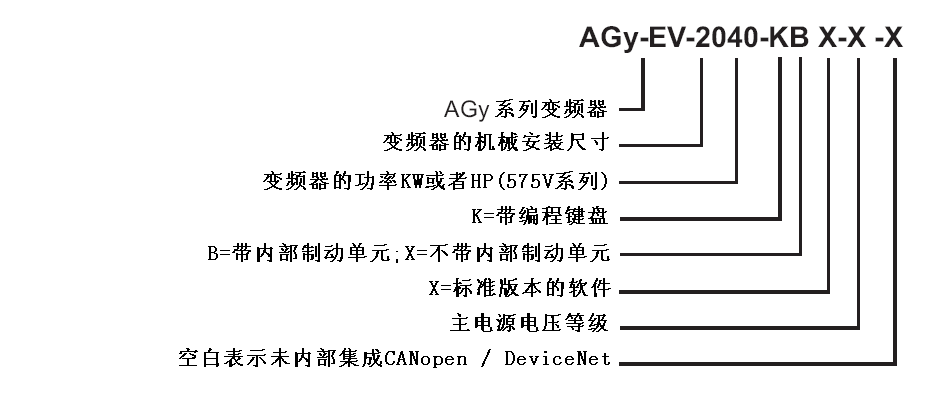

一、siei变频器型号识别


二、siei agy系列变频器故障报警查询

failure supply:供电电压故障
under voltage:欠电压
over voltahe:过电压
IGBT desaturat:IGBT故障
inst over cuureent：过电流
ground fault：接地故障
curr fbk loss：电流反馈故障
module OT：模块过热

heatsink OT：散热器过热
motor OT：电机过热
heatsink SOT：散热器传感器过热
rugulation SOT：调节板传感器过热
intake air SOT：环境温度传感器过热
cont fbk fail：接触器反馈故障
commcardfault：通讯故障
appl card fault：选件卡故障
drive overload：变频器过载
BU overload：电机过载
data lost：制动单元过载
brake fbk fail：数据丢失
door fbk fail：门驱反馈故障
spd fbk loss:速度反馈丢失
-

操作面板led标识颜色功能
-Torque 黄 装置输出负转矩，灯亮
+Torque 黄 装置输出正转矩，灯亮
Alarm 红 代表跳闸故障
Enable 绿 装置接通
Zero speed 黄 代表零速
Limit 黄 装置电流到极限，灯亮
Shift 黄 按键第二功能项选中，灯亮


报警		详细描述	串行来的数字编码	自动复位	位 H.062 H0.63
编码	名称
EF	EF  外部故障	当外部故障输入活动时，发生跳停	1	是	0
OC	OC  过电流	当输出电流传感器探测到过流值时，发生跳停	2	是	1
OC	OV　过电压	当变频器直流总线电压比给定的主电压设置的阈值高时，发生跳停	3	是	2
UV	UV欠电压	当变频器直流总线电压比给定的主电压设置的阈值低时，发生跳停	4	是	3
OH	OH　过温度	当开关传感器检测到变频器散热器温度超过其阈值时，发生跳停（＊）	5	否	4
OL 、	OLi　变频器 OL	当变频器过载累加器超过其报警阈值时，发生跳停	6	否	5
OLN	OLM马达OL	当变频器过载累加器超过其报警阈值时，发生跳停	7	否	6
OLr	OLr刹车　res OL	当马达过载累加器超过其报警阈值时，发生跳停	8	否	7
OT	OTinst超扭矩	当电机传递的扭矩超过在预先设定水平时，发生跳停	9	否	8
PH	PH失相	当供电相缺失：一相供电断开超过30秒激活，发生跳停	10	否	9
FU	FU保险丝熔断	当变频器保险丝熔断时	11	否	10
OCH	OCH	当IGBT欠饱和或者检测到瞬时过电流时,发生跳停	12	是	11
ST	St　串行超时	串行连接时间超过程序设定值，发生跳停	13	是	12
OP1	OP1　OPt1　报警	变频器调整板和选项１扩展板之间的通信失败	14	否	13
OP2	OP2　OPt2　报警	变频器调整板和选项2扩展板之间的通信失败	15	否	14
bF	bF 总线故障	变频器通信总线故障	16	否	15
OHS	OHS 温超	当变频器散热板温度超过安全值（＊），发生跳停	17	否	16
SHC	SHC　短路	在输出相之间发生短路或接地故障时，发生跳停	18	否	17
Ｏhr	保留		19	否	18
LF	LF　限幅器故障	当输出电流限幅器或者直流连接电压限幅器失效，发生跳停．该故障也可由错误的调整器增益设置或马达副载引起．	20	否	19
PLC	PLC Plc故障	保留	21	否	20
ＥＮＳ		当主命令源是除键盘和P.005＂停止键模式＂＝［１］EmgStop & AI外其他命令,按下停止按钮时,发生跳停.	22	否	21
